Kako su se vršila ispitivanja karoserija i šasija u Ikarusu i kako su nastali prelazni modeli IK-164 i IK-167?

Nepisano pravilo proizvođača autobusa i njihovih tržišta utvrdilo je tradiciju stvaranja nove familije (generacije) autobusa na svakih deset godina.  Iako je aktuelna serija sticala afirmisanost i značajan plasman, konstantno je postojala želja za probojem na inostranim drumovima i potreba za odgovorom na napredovanje sve jače konkurencije. To je kod inženjera Ikarusa 1985. godine stvorilo ideju o pripremi nove generacije autobusa.

Ispitivanje konstrukcije autobusa IK-160 na prvom jugoslovenskom probnom stolu

Znajući da problematične komponente lako mogu da reše zamenom njihovog proizvođača, svu pažnju su usmerili na svoj proizvod-samonoseću šasiju. Konkretan cilj je bio da se za novu generaciju poboljša postojeća konstrukcija stare. Tako je početkom septembra 1985. godine, po uzoru na renomirane proizvođače, u prototipskom odeljenju započeta izgradnja prvog jugoslovenskog probnog stola za ispitivanje noseće konstrukcije autobusa.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

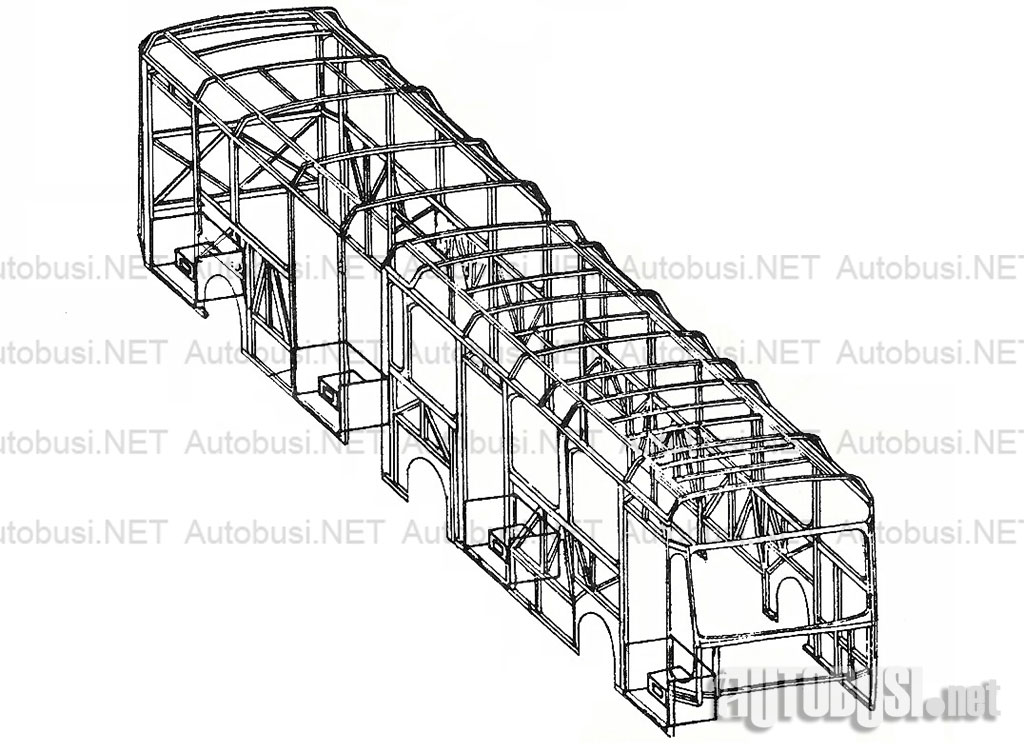

Crtež rešetkaste konstrukcije autobusa IK-160 (ilustracija: Stefan Nikolić)

Krajem septembra, kada je probni sto kompletiran, ekipa inženjera Mašinskog fakulteta i Ikarusa otišla je u glavnu halu i sa proizvodne linije skinula prednji deo šasije zglobnog autobusa IK-160. Izbor je izvršen po principu slučajnog uzorka, a šasija je u tom trenutku imala tek formiranu osnovu („kostur”). Pod vođstvom profesora dr Branislava Rakićevića šasija je preneta u prototipsko odeljenje i postavljena na 12 metara duge šine. One su prednjim delom bile vezane za nepokretne oslonce, a zadnjim delom za pokretne klizače. To je bila osnova probnog stola.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

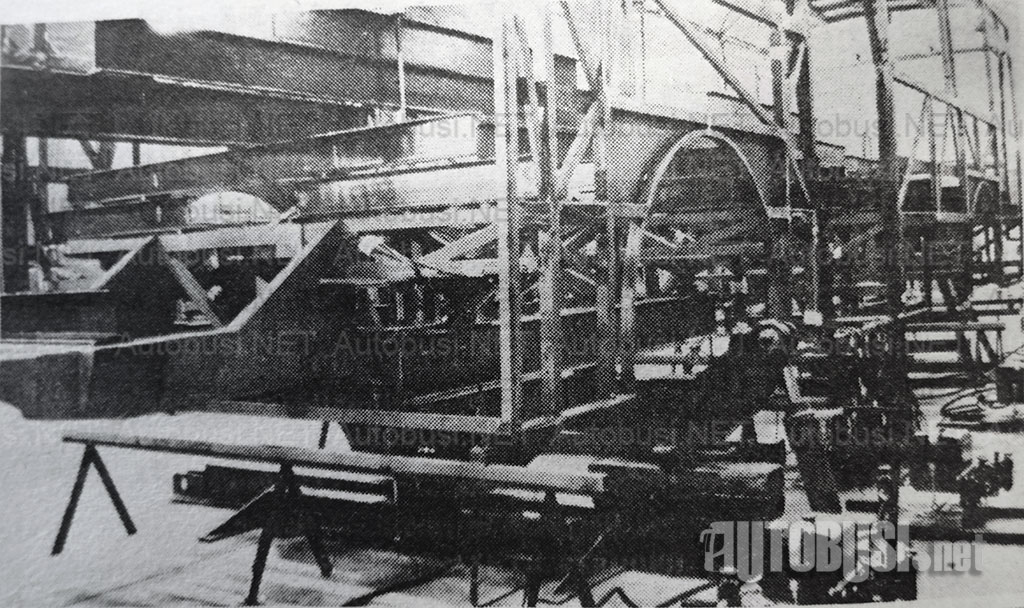

Prednji deo modela IK-160 tokom ispitivanja na probnom stolu (foto: arhiv Ikarusa)

Rezultati ispitivanja

Preko hidrauličkih cilindara i greda, šasija je u različitim tačkama ispitivana na deformabilnost pri savijanju i uvijanju uz dejstvo maksimalnog opterećenja od 27 tona. Ta mera bila je dovoljna da simulira realna opterećenja iz eksploatacije, a šasiju su nekoliko dana za redom „maltretirali” istim intenzitetom. Dobijene vrednosti deformacija uz odnos unetih sila preko inženjerske „metode konačnih elemenata” dale su proračun konstrukcije. Ona je za svrhu imala smanjenje težine i pojednostavljenje proizvodnje karoserija uz mogućnost zamene i poboljšanja pojedinih nosača i materijala. Sve to je trebalo da pripremi dobru osnovu za novu generaciju Ikarusa.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

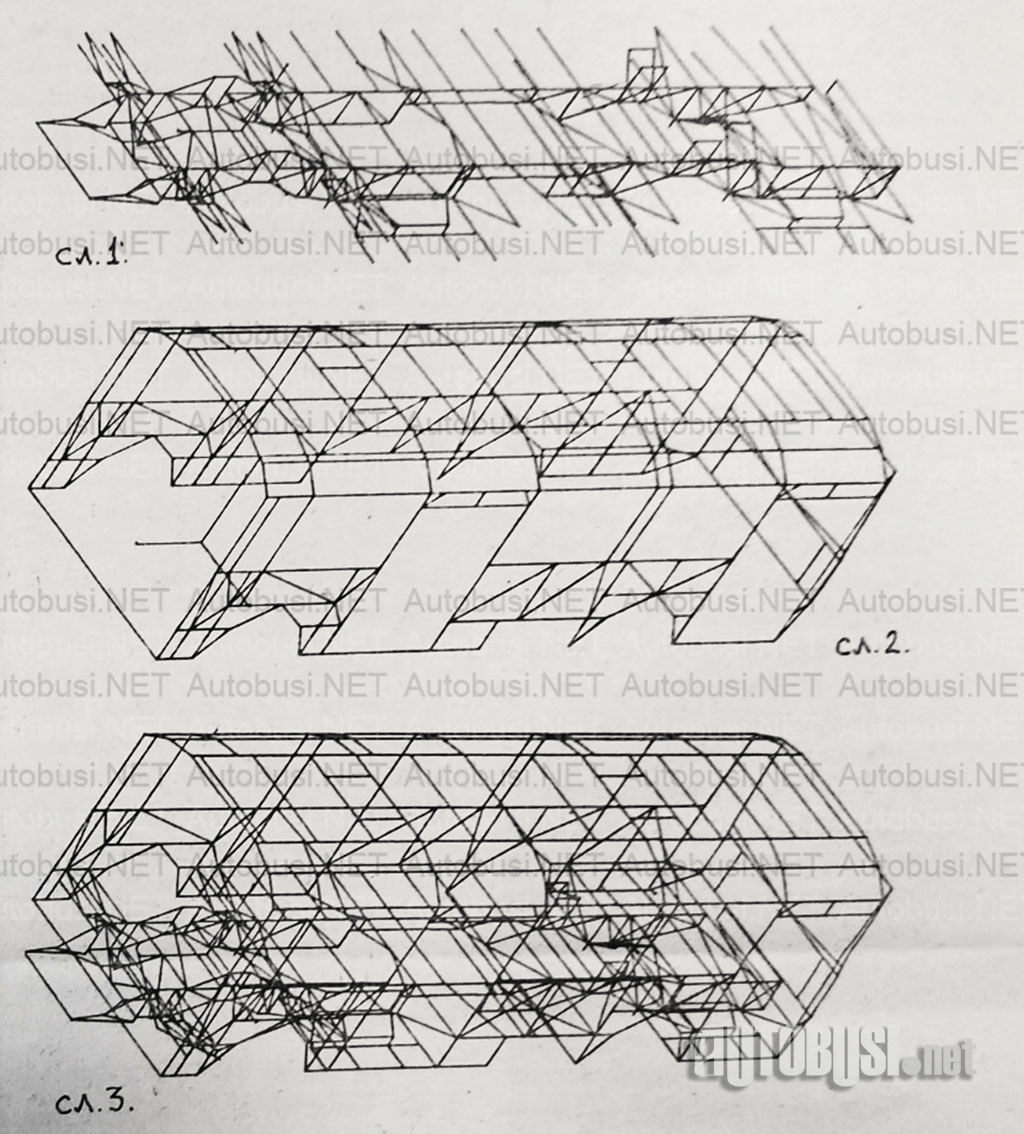

Šematski prikaz šasije korišćen pri proračunu deformacija (ilustracija: arhiv Ikarusa)

Rezultati su bili izuzetno povoljni. Promenom debljine zida rešetkastih nosača bez promene njihovog rasporeda i spoljnih dimenzija, kao i samog materijala, došlo se do zaključka da prednji-vučni deo autobusa IK-160 može da bude lakši za 300 kilograma. Dalje analiziranje rezultata izvršeno je tokom 1986. godine, da bi tokom 1987. projektanti počeli sa izradom prvih skica novog autobusa.

Projektovanje međugeneracije po FAU standardu – nastanak IK-164

Zadatak je bio jasan: kreiranje vozila koje će da nasledi, i po pitanju karakteristika prevaziđe aktuelnu generaciju autobusa. Po dugoročnom planu, do izrade potpuno nove generacije i njene serijske proizvodnje trebalo je da prođe još nekoliko godina. Zato su čelnici Ikarusa sa inženjerima dogovorili izradu nekoliko prototipova u takozvanoj međugeneraciji.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

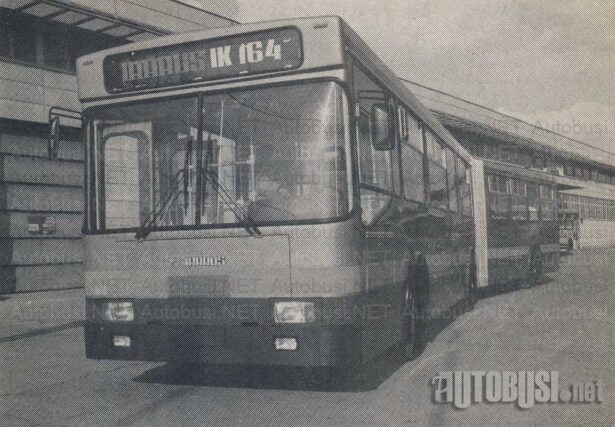

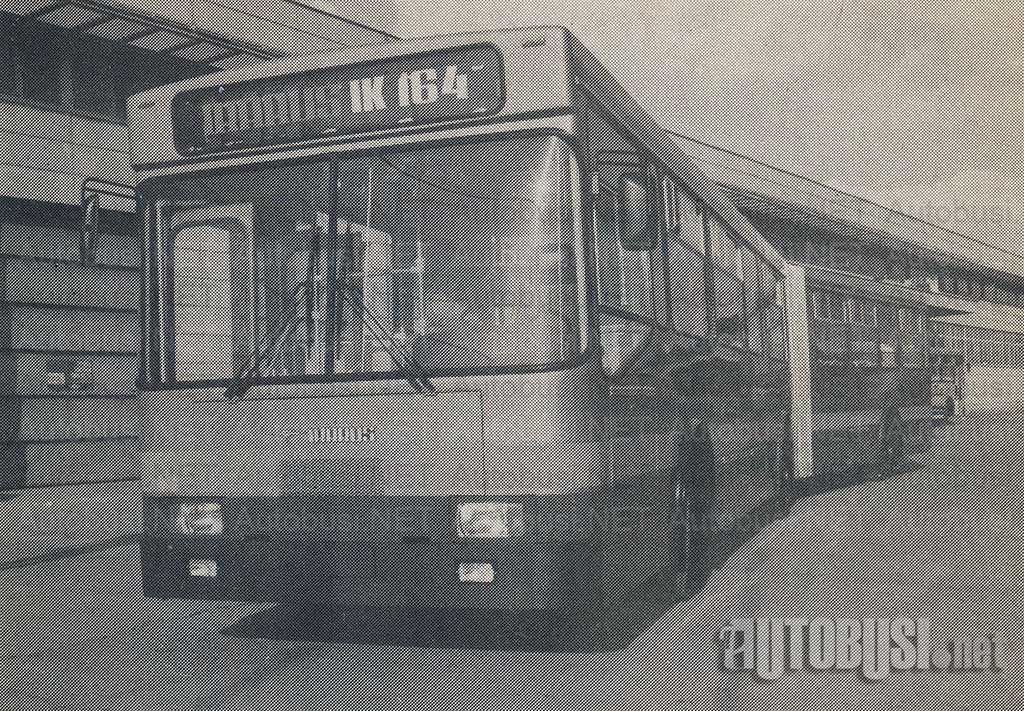

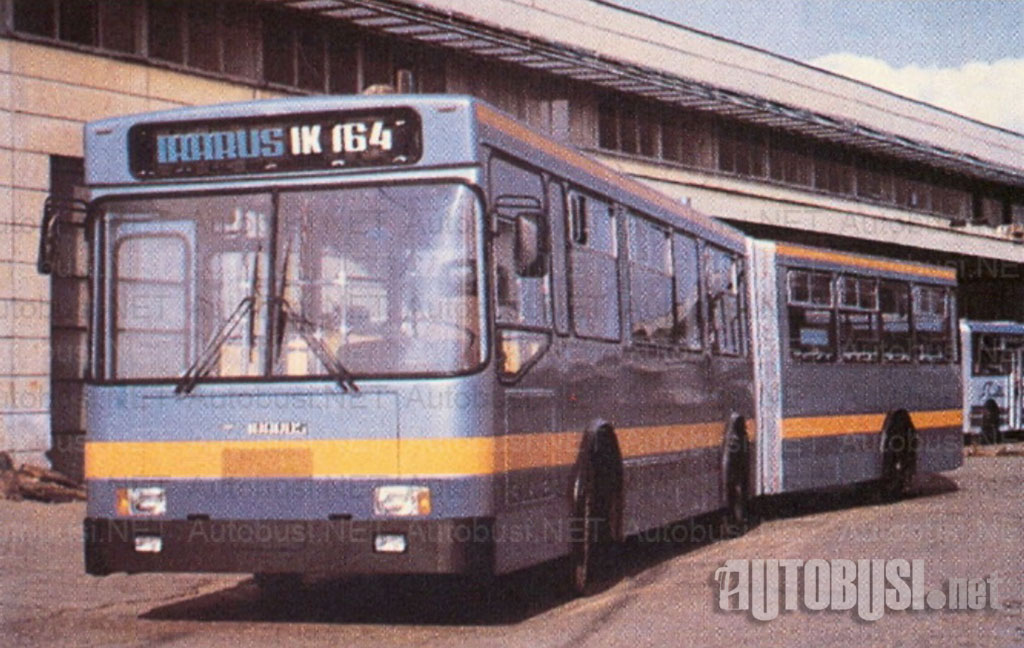

Prvi u nizu prototipova iz međugeneracije, IK-164… (foto: arhiv Ikarusa)

Plan je podrazumevao primenu FAU (VÖV) međunarodne norme pri projektovanju karoserije. Ova norma je poseban akcenat stavljala na preuređenje vozačevog prostora i poboljšanje njegove funkcionalnosti. Pre svega preglednost je poboljšana ugradnjom prednje stene drugačijeg oblika, sa novim dvodelnim vetrobranom. Uz njega, projektovan je veći bočni prozor za vozača i nova, četvrtasta kutija za displej. Njen četvrtasti oblik dalje je transformisao kose stranice u gornjem delu autobusa u istu formu čitavom njegovom dužinom.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

… tadašnji pokazatelj pravca ka kome je Ikarus težio da napreduje (foto: arhiv Ikarusa)

Novi spoljni izgled doneo je i ugradnju nove instrument table sa novim pultom. Izgledom su podesećale na one koje su tada bile aktuelne kod nemačkih autobusa i pružale su bolji raspored ručnih i nožnih komadni vozaču. On je dobio i novo sedište proizvođača Agis sa pneumatskim podešavanjima i naslonom za glavu. Osim toga, projektovan je novi prednji grejač kabine, a uz standardne kalorifere duž celog salona predviđena je i ugradnja Vebasto uređaja oznake DBV 2020. Taj sistem pomoćnog grejanja imao je ukupan kapacitet od 23.30 KW.

Mehaničke izmene na zglobnom prototipu

Prvi prototip doneo je i dosta noviteta sa mehaničkog aspekta:

  1. Najznačajnija od njih jeste ugradnja Rabinog turbo-dizel agregata iz tadašnje nove generacije sa oznakom D2156MTU. Iz njegove radne zapremine (10.350 cm³) dobijena je snaga od 184 KW, odnosno 250 ks uz 893 Nm pogonskog momenta. To je u tom trenutku IK-164-ci donelo tron najsnažnijeg vozila u ponudi Ikarusa,
  2. Da bi se turbo mašina pravilno hladila ugrađen je novi sistem hlađenja sa hladnjakom većeg radnog kapaciteta. On je svoju poziciju pod kosinom zauzeo tik iza prednje osovine, zajedno sa Famosovim viskoventilatorom,
  3. Umesto standardnog šestostepenog, Famos je na zahtev Ikarusa za IK-164 poslao novu generaciju menjača. Reč je o modelu sa oznakom 4MS-105, menjaču izrađenom po licenci kompanije ZF. Uz duže prenosne odnose, projektovan je da prenese do 1050 Nm obrtnog momenta. Za lakše usporavanje autobusa u sklopu njega je ugrađen i elektromagnetni („telma”) usporivač,
  4. Stara generacija vozača-instruktora pri obuci svojih kandidata za vožnju autobusa insistirala je na izvesnim detaljima. Prvi je podrazumevao polazak iz mesta drugim stepenom prenosa, dok je na ovom primerku ta praksa bila nešto drugačija-polazilo se prvim stepenom,
  5. Drugi detalj „stare škole” bila je promena stepena uz „međugas”. To je posebno pogodovalo pravilnijem radu mehanizma u menjaču, ali i opštem ugođaju u vožnji. Kako bi vozači to što lakše izveli, Ikarus je između motora i menjača ugradio novu spojnicu sa kombinovanim hidro-pneumatskim servo pojačivačem na komandi. Ovu izvedbu karakterisala je znatno manja sila dejstva na komandu i ugradnja veće pedale kvačila. Ona je izgledom bila identična onoj za kočnice koja se vazduhom snabdevala iz istog kompresora,
  6. Dalje tehničko unapređenje predstavljala je ugradnja novih modela Rabinih osovina na prvoj (upravljačkoj) i trećoj (pratećoj) osovini. Nova serija 832.51 donela je bolje i savremenije uležištenje glavčina točkova i centralne grede-mosta. Tada su se na IK-164 prvi put pojavile dvodelne Trileks felne sa zvezdastim oblikom, umesto dotadašnjih trodelnih,
  7. Na pomenutim osovinama širina kočnih papuča-obloga je sa 140 povećana na 180 milimetara. To je značilo da su izjednačene sa širinom papuča na pogonskoj osovini, što je doprinelo stvaranju većeg kočnog momenta i efikasnijem kočenju.

Elektro i vizuelne izmene

U cilju da krajnji efekat prototipa bude što bolji, lista izmena je nastavljena i u domenima elektro opreme, kao i svetlosne signalizacije:

  1. Na listu izmena svakako treba dodati i ugradnju novog, jačeg elektropokretača iz Iskrine ponude snage 6.5 KW,
  2. Ugrađen je novi upravljač PPT 8045 izrađen po licenci ZF-a. Odlikovao ga je veći prenosni odnos mehanizma (7:1) i servo pojačivač sa pumpom i protokom od 16 litara po minuti,
  3. Prednja svetlosna signalizacija je u potpunosti izmenjena. Farovi i migavci su integrisani u veća jednodelna sočiva, koja su se otvarala zajedno sa pravougaonim nosačima. Svetla za maglu su svoja mesta našla na novom jednodelnom braniku,
  4. Zadnju svetlosnu signalizaciju je izradio 21.oktobar. Imala je tada novi, četvrtasti dizajn i ugradnju rikverc svetla na kraju niza koji je vertikalno postavljen na centralni deo zadnje stene.
Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

Priliku da se među prvima oprobaju za volanom novog IK-164 imali su nagrađeni vozači (foto: arhiv Ikarusa)

Eksploatacija

Ideja da IK-164 i svi novi sistemi budu isprobani najpre u ZET-u odvezla je prototip na zagrebački Velesajam. Tamo je bio izložen u periodu od 11. do 18. septembra 1988. godine. Priliku da ga detaljnije upozna, beogradska publika je imala na Salonu automobila od 24. marta 1989. godine.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

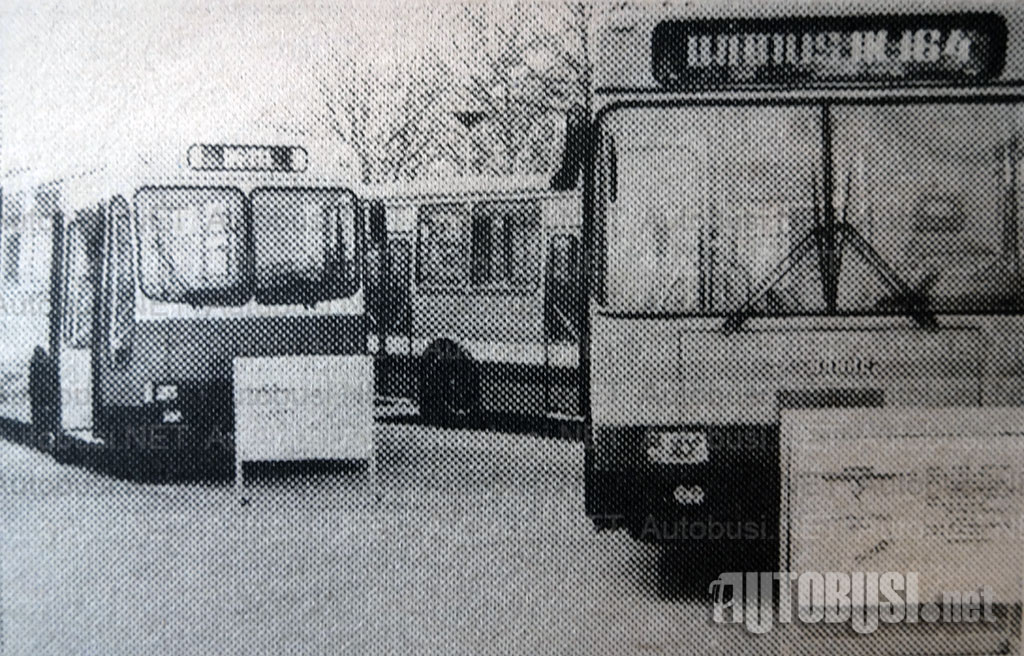

Fotografija koja možda i najbolje prikazuje vizuelne izmene na prototipu u odnosu na dotadašnje modele. IK-164 u društvu IK-161 na Salonu automobila 1989. godine u Beogradu (foto: arhiv Ikarusa)

Nakon toga je kupljen od strane SP Lasta koja ga je u svom voznom parku zadržala sve do 2007. godine. Dobio je garažni broj 5139, i valja spomenuti da je tokom karijere imao jedan generalni remont karoserije, enterijera i pogonskog agregata koji je obavljen u Ikarbusu 2000. godine.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

Nakon remonta, IK-164 je karijeru nastavio u Lastinom pogonu Barajevo (foto: Gaša Toplica, Autobusi.net)

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

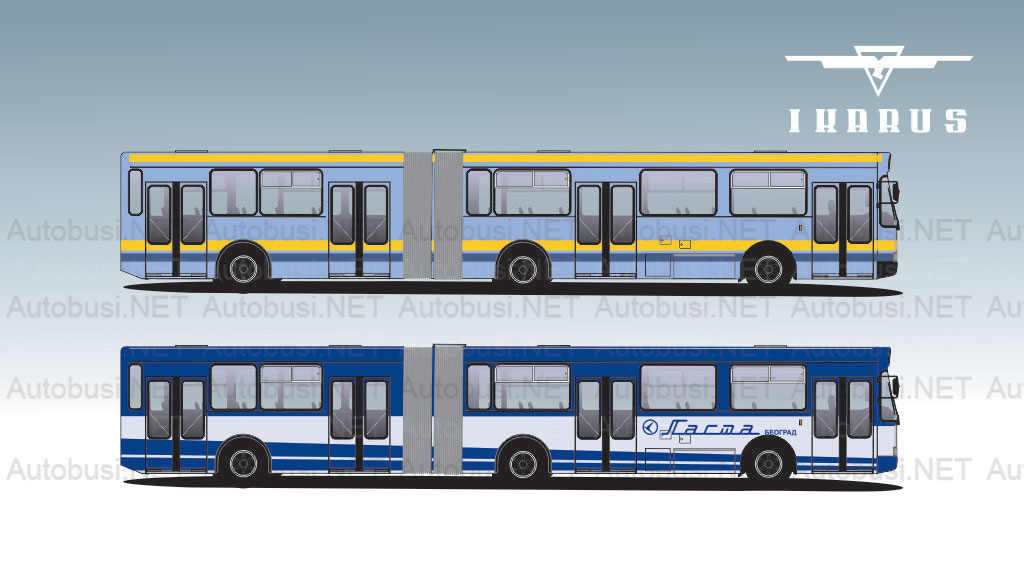

Fabrička i Lastina kolor šema IK-164 (ilustracija: Saša Conić)

Drugi zglobni prototip – IK-167

Saradnja sa najvećim kupcem, beogradskim GSP-om, predstavljala je izuzetno produktivnu vezu. Tokom 1991. godine Ikarus je ovom prevozniku isporučio prvu seriju novog modela IK-166 koji je uz MAN-ov motor dobio i automatski menjač. Pošto su na stvaranju tog modela radili zajedno, rukovodstvo GSP-a šalje dopis Ikarusu neposredno nakon isporuke prve serije automatika. U istom navode želju za izradu zglobnog prototipa u kojem bi takođe bio ugrađen automatski menjač. Ujedno, taj prototip bi adekvatno najavio dolazak nove generacije Ikarusovih autobusa u njihov vozni park.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

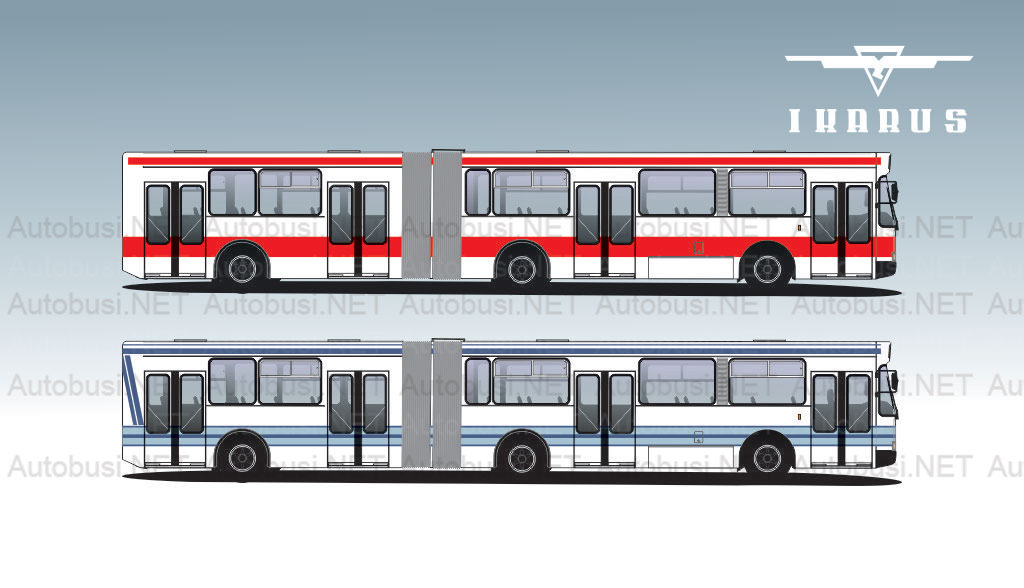

Sajamske kolor šeme IK-167 (ilustracija Saša Conić)

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

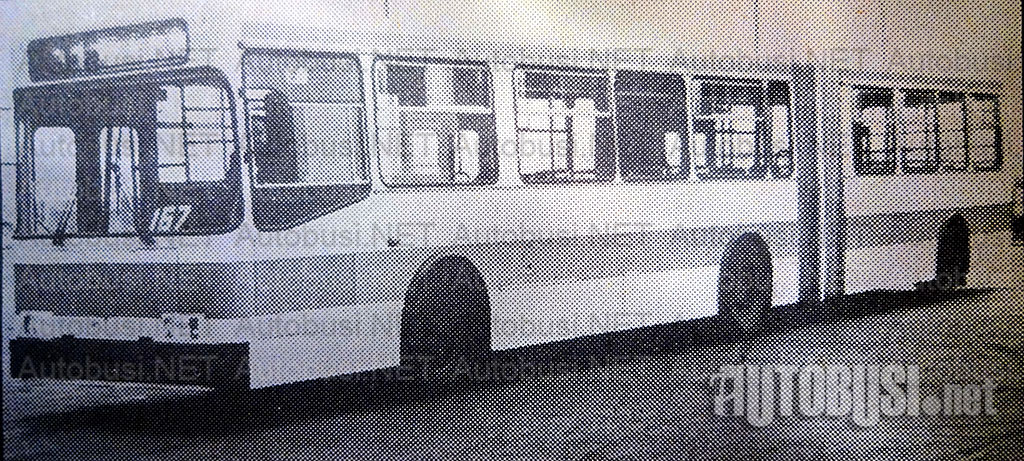

Želja GSP-a je ispunjena. Ikarus IK-167 po pristizanju u garažu pogona „Novi Beograd” (foto: arhiv GSP Beograd)

Tako je 1991. godine nastao i drugi po redu zglobni prototip iz FAU međugeneracije. Poneo je oznaku IK-167 i konstrukcijski je delio osnovu sa starijim, prethodno pomenutim IK-164. Vizuelno identični, glavne razlike su krili ispod poklopaca na podu. Kod modela IK-167 tu je postavljen atmosferski MAN D2866UM od 240 ks ukombinovan sa Voith D851.2 automatskim menjačem.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

„Powered by MAN” detalj sa desne strane naglašavao je i najbitniju razliku između IK-167 i IK-164. U odnosu na IK-167, najveće vizuelne razlike IK-164 krile su se u sitnim detaljima poput isturenije kutije displeja, malog prozora na kraju prikolice itd (foto: arhiv Ikarusa)

Pogonska osovina H09 stigla je zajedno sa motorom iz MAN-a, a elektropokretač snage 6.6 KW iz Boša. Time je IK-167 u odnosu na IK-164 dodatno poboljšan. Upravljačka i prateća osovina, upravljački mehanizam, kompletan izgled vozačke kabine, instrument table i položaja komandi, i raspored sedišta u salonu uz ukupan kapacitet od 160 putnika ostali su potpuno isti.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

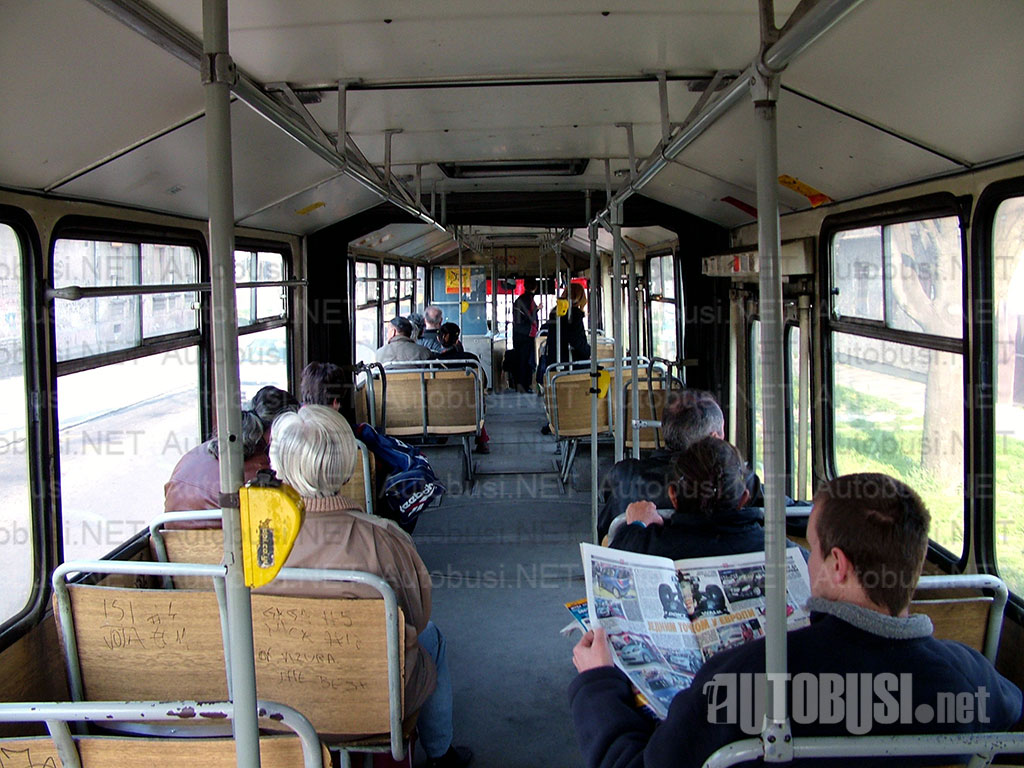

Enterijer Ikarusa IK-167 (foto: Zoran Milenković)

„Lepa Brena”

Bele boje sa crvenim štraftama, svečano je predstavljen na sajmu automobila u Beogradu 1991. godine. Nakon toga je isporučen GSP-ovom pogonu Novi Beograd gde je dobio garažni broj 1103, i redovno zaduženje na liniji 17.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

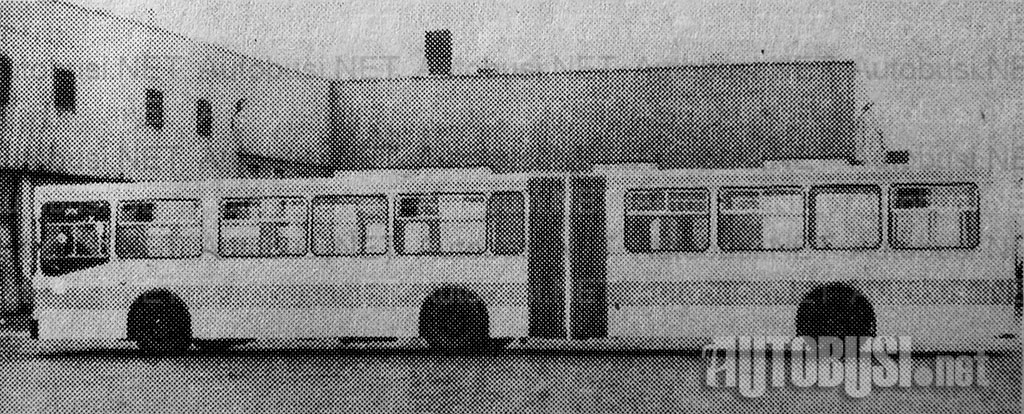

Na dan preduzeća, 28. novembra 1991. Ikarus je isporučio svoj izložbeni eksponat GSP-u. U redovnom saobraćaju se našao od decembra iste godine (foto: arhiv GSP Beograd)

Kako je svojom pojavom predstavljao nešto potpuno drugačije, lepše i modernije, od strane vozača ali i putnika vrlo brzo stiče nadimak Lepa Brena. Dve godine kasnije, na Salonu automobila 1993. godine IK-167 je ponovo izložen.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

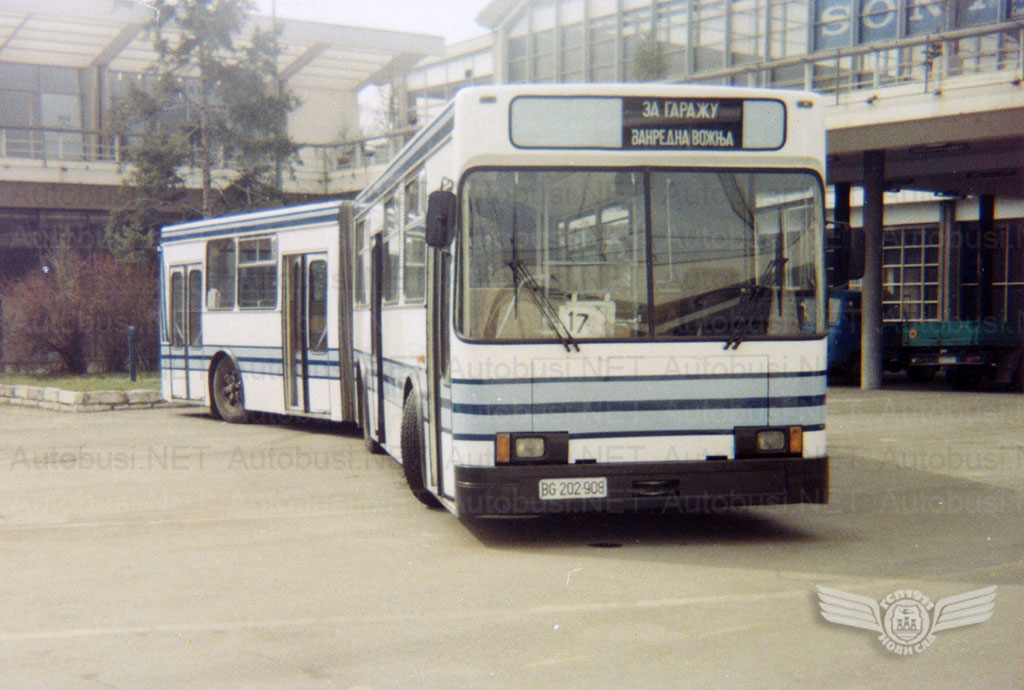

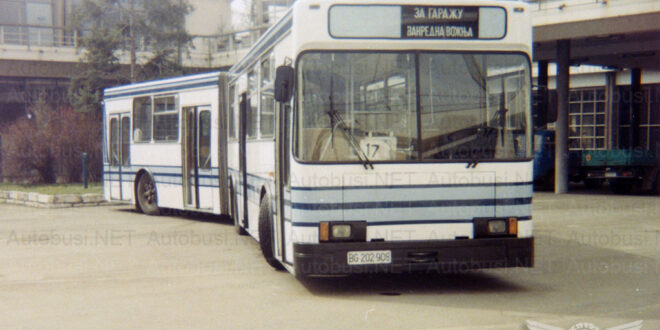

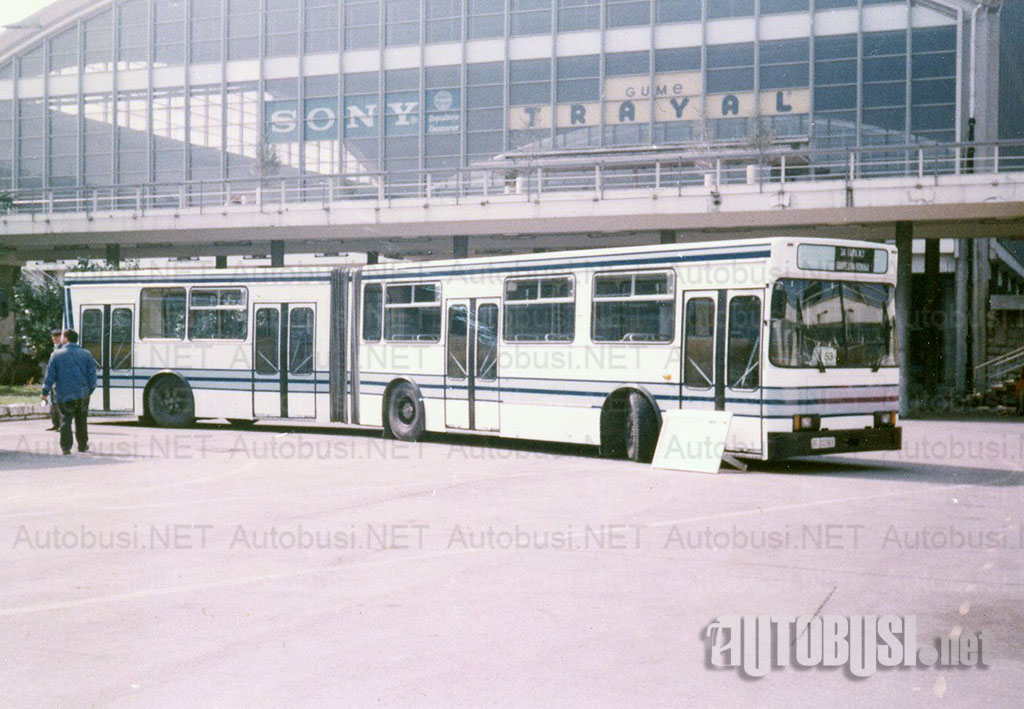

IK-167 po drugi put na sajmu automobila (foto: arhiv JGSP Novi Sad)

Za tu priliku crvene štrafte su zamenile plave linije raspoređene duž celog autobusa. Svoje počasno mesto zauzeo je pored prvenca nove generacije koji se od njega razlikovao samo po dizajnu prednje stene i instrument table.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

Osim kolor šeme, na izložbi 1993. godine IK-167 se pojavio i sa novom prednjom signalizacijom, standardnom za Ikaruse (foto: Saša Conić)

Borba sa nestašicom delova i izuzetno lošim održavanjem 1998. godine ga je privremeno povukla iz  saobraćaja. Nedugo zatim, zajedno sa mnogobrojnim IK-161 i IK-166 poslat je na generalni remont u Ikarbus.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

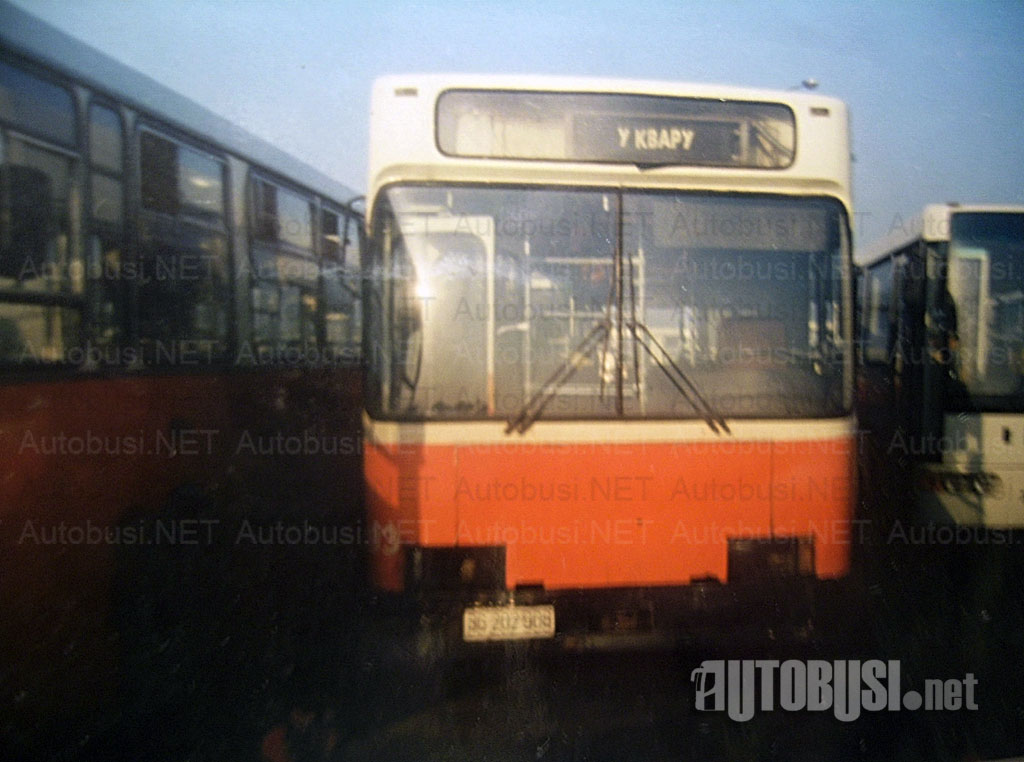

Fotografija nastala neposredno pre odlaska na remont, 1998. godine (foto: Saša Avramović)

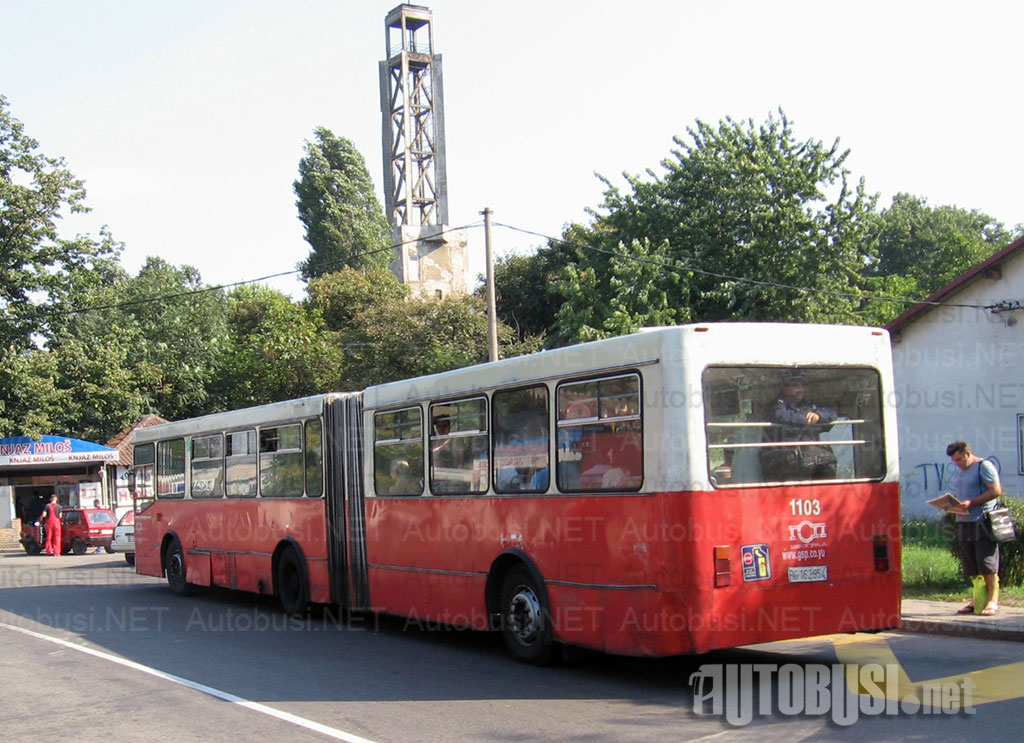

Po povratku sa istog, ponovo je bio u svom punom sjaju. Redovno zaduženje mu postaje prvi polazak na liniji 83, gde se zadržao praktično do samog kraja svoje karijere. Rashodovan je krajem 2006. godine.

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

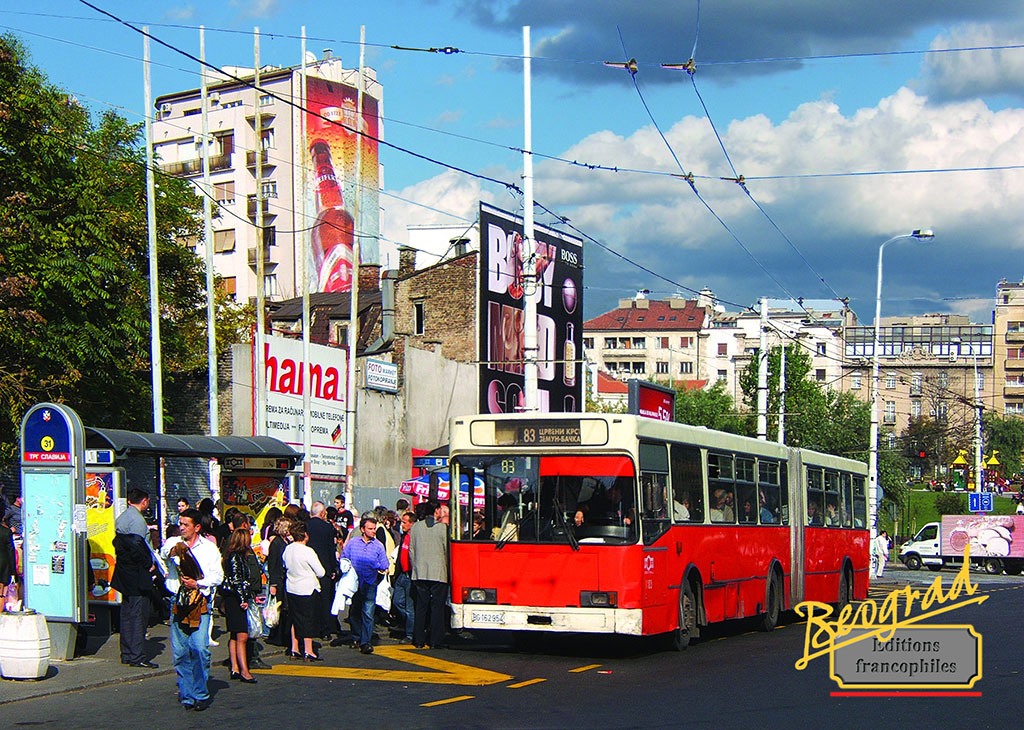

Za 7 godina rada,retko kada je izostajao sa svoje redovne trase na relaciji Zemun (Bačka)-Crveni krst, čiji je postao simbol (foto: Belgrade edition francophiles)

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

U svojoj karijeri preživeo je i demoliranje tokom demonstracija… (foto: TV B92)

Ikarus IK-110/160: (8) Međugeneracija zglobnih prototipova

…nakon kojih je popravljen i vraćen u saobraćaj. Fotografija nastala tokom 2006. godine (foto: Saša Avramović)

Naredni deo nastavlja priču o razvoju solo modela iz međugeneracije prototipova Ikarusa.
